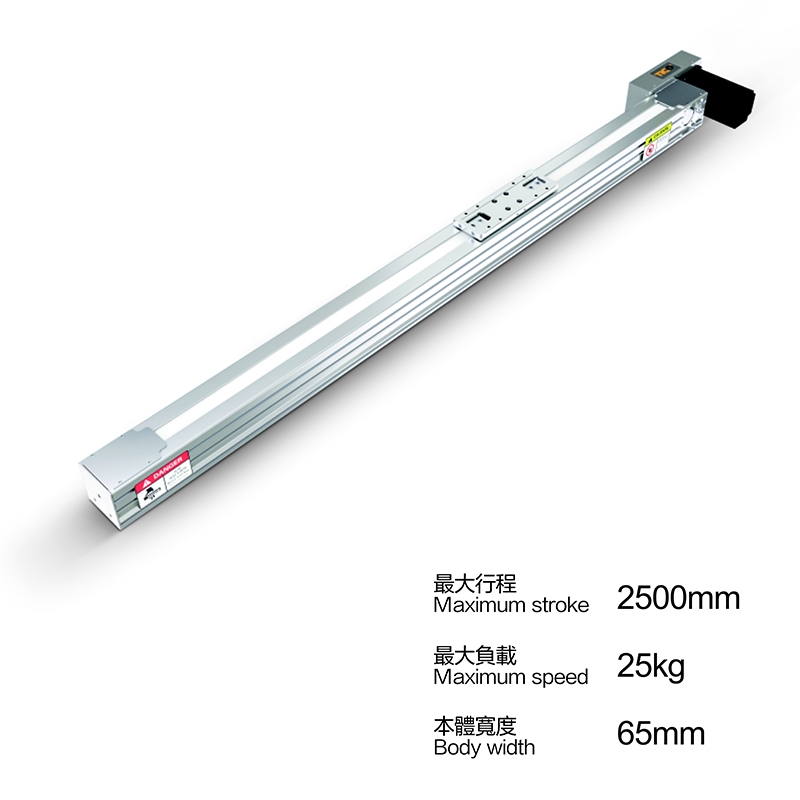

皮带模组是一种基于皮带传动的直线运动装置，广泛应用于自动化设备中，其核心是通过电机驱动同步带轮转动，带动滑块沿直线导轨实现精准直线运动。以下从结构组成、工作原理、类型特点、应用场景四个方面展开介绍：
一、结构组成
皮带模组由多个精密部件协同工作，主要包含：
同步带与同步带轮：同步带采用高强度材料（如玻璃纤维增强橡胶），表面带有齿形结构，与同步带轮的齿槽啮合，实现无滑移传动。同步带轮通常为铝合金材质，表面经过阳极氧化处理，耐磨且耐腐蚀。
直线导轨与滑块：直线导轨采用不锈钢或高碳钢材质，表面经过精密研磨，确保滑块运动时的低摩擦和高精度。滑块内部装有滚珠或滚柱，进一步降低摩擦力，提升运动顺畅度。
电机与联轴器：电机通常为伺服电机或步进电机，提供精准的动力输出。联轴器用于连接电机轴与同步带轮轴，传递扭矩的同时补偿安装误差，确保传动平稳。
底座与限位开关：底座采用铝合金型材制造，经过阳极处理，具备高刚性、耐腐蚀和耐高温的特性。限位开关安装在模组两端，用于检测滑块位置，防止超程运动，保障设备安全。
二、工作原理
皮带模组的工作流程清晰高效：
动力输入：电机启动后，通过联轴器将旋转动力传递至同步带轮的主动轮。
皮带传动：主动轮带动同步带运动，同步带与从动轮啮合，将旋转运动转化为直线运动。
滑块移动：同步带上的固定点（如滑块连接块）随皮带移动，带动滑块沿直线导轨做直线运动。
速度与方向控制：通过调整电机的转速和旋转方向，可精准控制滑块的移动速度和方向，满足不同工况需求。
三、类型特点
皮带模组根据使用环境的不同，分为半封闭式和全封闭式两种类型，各具特色：
半封闭式皮带模组：
适用环境：适用于一般工业环境，如包装机械、印刷机械等。
结构特点：模组两侧和顶部开放，便于维护和调试，但防尘性能相对较弱。
优势：成本较低，安装方便，适合对精度要求不高的场景。
全封闭式皮带模组：
适用环境：适用于无尘室、洁净车间等对环境要求较高的场景，如电子制造、半导体生产等。
结构特点：模组外部采用封闭式设计，有效防止灰尘和异物进入，保障传动部件的清洁度。
优势：高精度、高稳定性，适合对精度和可靠性要求极高的自动化设备。
四、应用场景
皮带模组凭借其高速、长行程、低成本等优势，在多个领域得到广泛应用：
高速分拣系统：在物流仓储领域，皮带模组用于驱动分拣机械臂，实现包裹的高速、精准分拣，提升物流效率。
包装机械：在食品、药品等行业的包装生产线中，皮带模组用于驱动包装机械的输送带，实现产品的快速包装和输送。
长行程传送设备：在大型自动化生产线中，皮带模组用于驱动长距离的传送带，实现工件的长距离、高速传输，减少中间转运环节，提升生产效率。
自动化检测设备：在电子、半导体等行业的自动化检测设备中，皮带模组用于驱动检测平台，实现被检测物体的精准定位和高速移动，提升检测效率和准确性。
