丝杆模组的高精度定位原理是什么？

2025-08-29

次

丝杆模组的高精度定位原理基于机械结构、传动机制与误差控制技术的协同作用，其核心机制可从以下层面展开分析：

一、机械结构基础：丝杆与导轨的精密配合

滚珠丝杆的传动精度

滚珠丝杆通过螺杆与螺母间的滚珠实现滚动摩擦，摩擦阻力较传统滑动摩擦降低80%以上。其螺距（相邻两牙在中径圆柱面的轴向距离）直接决定定位精度：螺距越小，丝杆每旋转一周的移动距离越短，精度越高。例如，高精度滚珠丝杆的螺距可控制在0.5mm至5mm之间，配合微步进电机或伺服电机，可实现微米级定位。

导轨的导向稳定性

导轨（如U型线性滑轨）为模组提供直线运动导向，其制造精度直接影响定位重复性。高精度导轨的行走平行度误差需控制在0.02mm/500mm以内，确保丝杆在运动过程中无偏摆或卡滞。此外，导轨与滑块间的预紧力调节可消除间隙，进一步提升刚性。

二、传动系统优化：刚度与误差补偿

传动刚度提升

丝杆模组通过有限元分析优化结构，减少非承重部位材料以降低重量，同时强化承重区域（如丝杆轴径、螺母厚度）以提升抗变形能力。例如，在承受100kg动态负载时，模组变形量需控制在0.01mm以内，避免因刚性不足导致定位偏差。

误差补偿技术

反向间隙补偿：通过软件算法消除丝杆与螺母、导轨与滑块间的反向间隙，确保正反转运动时的定位一致性。

热变形补偿：在高温或长时间运行场景下，模组内置温度传感器实时监测丝杆热膨胀量，并通过控制系统调整定位参数，补偿热变形误差。

振动抑制：采用阻尼材料或动态调谐技术，抑制高速运动（如2m/s）中的共振现象，确保定位稳定性。

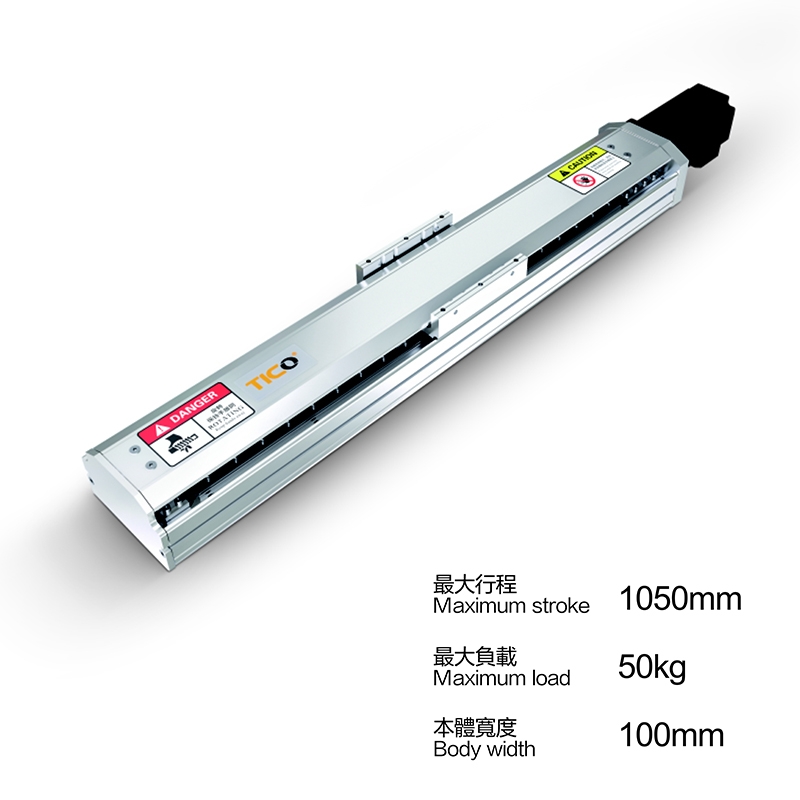

丝杆模组

三、控制技术：闭环反馈与高精度驱动

闭环控制系统

模组集成编码器或光栅尺等位置检测元件，实时反馈实际位移与指令位移的偏差。例如，交流伺服电机驱动丝杆旋转时，编码器将旋转角度转换为直线位移信号，控制系统通过PID算法调整电机输出扭矩，使实际位移精准跟随指令值，定位精度可达±0.005mm。

高精度驱动元件

伺服电机：提供高分辨率编码器（如17位或23位）和低齿槽效应设计，确保旋转角度控制精度达0.001°。

微步进电机：通过细分驱动技术将步距角缩小至0.007°（对应直线位移0.1μm），适用于低速高精度场景。

四、制造工艺与材料选择

精密加工技术

丝杆采用磨削或滚轧工艺，表面粗糙度需控制在Ra0.4μm以下，以减少滚珠运动阻力。螺母与滚珠的配合间隙需通过精密研磨调整至1-3μm，确保传动平稳性。

高刚性材料

丝杆选用合金钢（如40CrMoV）并经淬火处理，硬度达HRC58-62，以抵抗高负载下的塑性变形。导轨滑块采用高碳铬轴承钢（GCr15），表面镀硬铬层（厚度≥20μm），提升耐磨性与抗腐蚀性。
