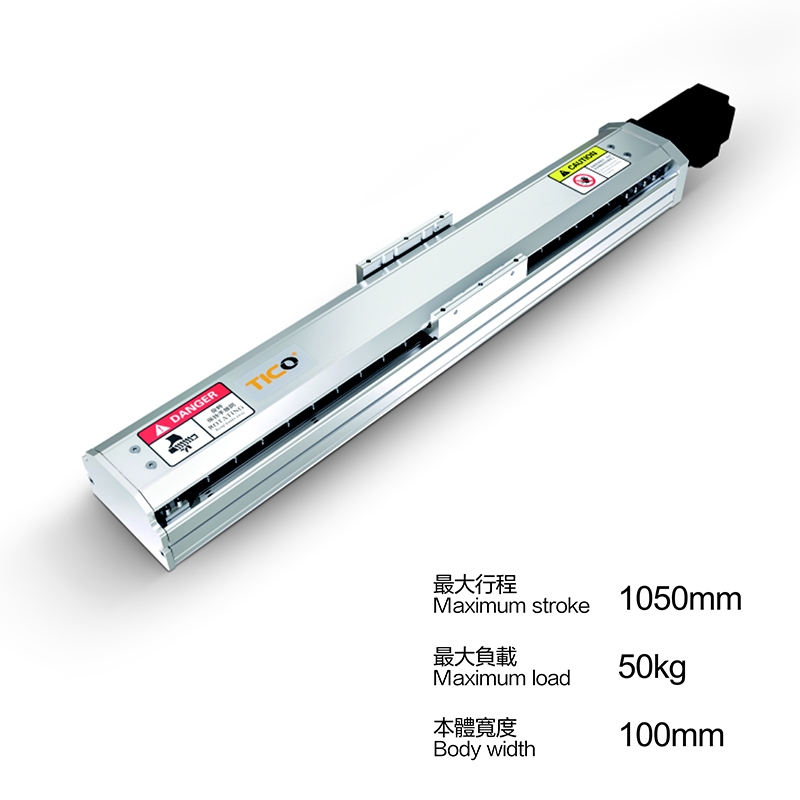

丝杆模组是一种常见的直线传动装置，它通过将旋转运动转换为直线运动来实现准确的位置控制。以下是关于丝杆模组的详细介绍：
定义
丝杆模组是一种利用丝杆（滚珠丝杆或梯形丝杆）作为传动元件的直线运动装置。它通过丝杆与螺母的啮合，将电机的旋转运动转化为滑块或负载的直线运动。
主要组成部分
1. 丝杆（Screw）：
滚珠丝杆：内部有滚珠循环，摩擦力小，传动效率高，精度高，常用于高精度应用。
梯形丝杆：成本较低，摩擦力较大，适用于低速、高负载的应用。
2. 螺母（Nut）：
与丝杆啮合，将丝杆的旋转运动转化为直线运动。
3. 滑块（Slider）：
用于支撑负载并实现直线运动。
4. 导轨（Guide Rail）：
为滑块提供导向，确保运动的直线性和稳定性。
5. 电机（Motor）：
通常为步进电机或伺服电机，提供旋转动力。
6. 联轴器（Coupling）：
连接电机和丝杆，传递动力。
7. 底座（Base）：
用于固定丝杆、导轨等组件。
工作原理
1. 旋转运动输入：
电机通过联轴器将旋转动力传递给丝杆。
2. 直线运动输出：
丝杆旋转时，螺母沿丝杆轴向移动。螺母与滑块相连，滑块在导轨上滑动，从而实现负载的直线运动。
3. 位置控制：
通过控制电机的转速和旋转方向，可以准确控制滑块的位置。
优势
1. 高精度：
滚珠丝杆模组的重复定位精度可达±0.005mm甚至更高。
2. 高效率：
滚珠丝杆的传动效率高达90%以上，能量损耗小。
3. 高刚性：
结构紧凑，能够承受较高的负载。
4. 长寿命：
滚珠丝杆的摩擦系数低，磨损小，使用寿命长。
5. 可逆性：
丝杆模组可以实现双向运动，即旋转运动和直线运动可以相互转换。
应用领域
丝杆模组广泛应用于各种需要准确直线运动的场合，包括但不限于：
自动化设备：如机器人、自动化装配线、机械臂等。
电子制造：如PCB钻孔机、贴片机等。
医疗设备：如CT扫描仪、手术机器人等。
半导体制造：如光刻机、晶圆搬运设备等。
3C行业：如手机、电脑等电子产品的组装设备。
工业自动化：如数控机床、自动化仓储系统等。
选择丝杆模组时需要考虑的因素
1. 负载能力：
根据应用需求选择合适的丝杆直径和导轨规格。
2. 精度要求：
滚珠丝杆适用于高精度应用，梯形丝杆适用于中低精度应用。
3. 速度要求：
滚珠丝杆的最高转速较高，适用于高速应用。
4. 行程长度：
根据设备的行程需求选择合适的丝杆长度。
5. 安装方式：
选择合适的底座和安装接口，确保模组的稳定性和可靠性。
6. 环境条件：
考虑工作环境中的温度、湿度、灰尘等因素，选择合适的防护等级。
丝杆模组因其高效、高精度、高刚性的特点，在现代工业自动化领域中扮演着非常重要的角色。
