什么是内嵌式滑台模组？

2025-06-12

次

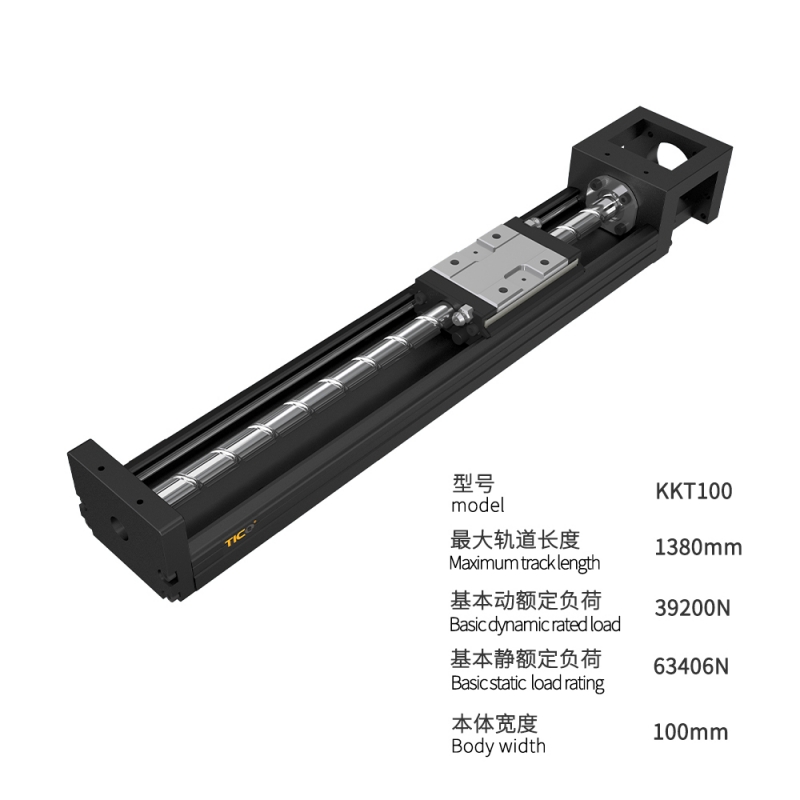

内嵌式滑台模组是一种高集成的直线运动单元，广泛应用于自动化设备和精密机械中。以下是关于内嵌式滑台模组的详细介绍：

定义

内嵌式滑台模组是一种采用内嵌式导轨结构的直线运动装置，其导轨和滑块被设计在模组的内部，通过一体化设计实现紧凑的结构和高精度的运动。

结构特点

一体化设计：铝本体与导轨一体化，滑块与滑座也为一体化设计，增强了模组的结构强度和稳定性。

内嵌式导轨：导轨嵌入底座后进行研磨，提升了直线度和行走平行度，同时节省了空间。

高精度与高刚性：采用高精度的丝杆和导轨组件，通过钢球预紧力实现高精度和高刚性。

全密封设计：有效防止灰尘和杂物进入，降低发尘量，适用于洁净室环境。

外部注油设计：全系列可从外部注油，无需拆盖，方便维护。

工作原理

驱动与传动：通过丝杆将旋转运动转化为直线运动，丝杆旋转时，螺母沿丝杆轴线方向移动，带动模组直线运动。

负载与导向：滑块在导轨上滑动，支撑负载并确保运动的稳定性和精度。

优势

体积小、重量轻：紧凑的设计使其适用于空间有限的场合。

高精度：重复精度可达±0.005mm。

免维护：可选配自润滑部件，降低维护成本。

安装方便：侧面有安装基准面，底部有定位PIN孔，组装省时。

应用领域

内嵌式滑台模组广泛应用于锂电池、3C行业、焊接工程、LCD、PCB、医疗行业、半导体行业等自动化领域。
