皮带模组的选型要点

2026-03-30

次

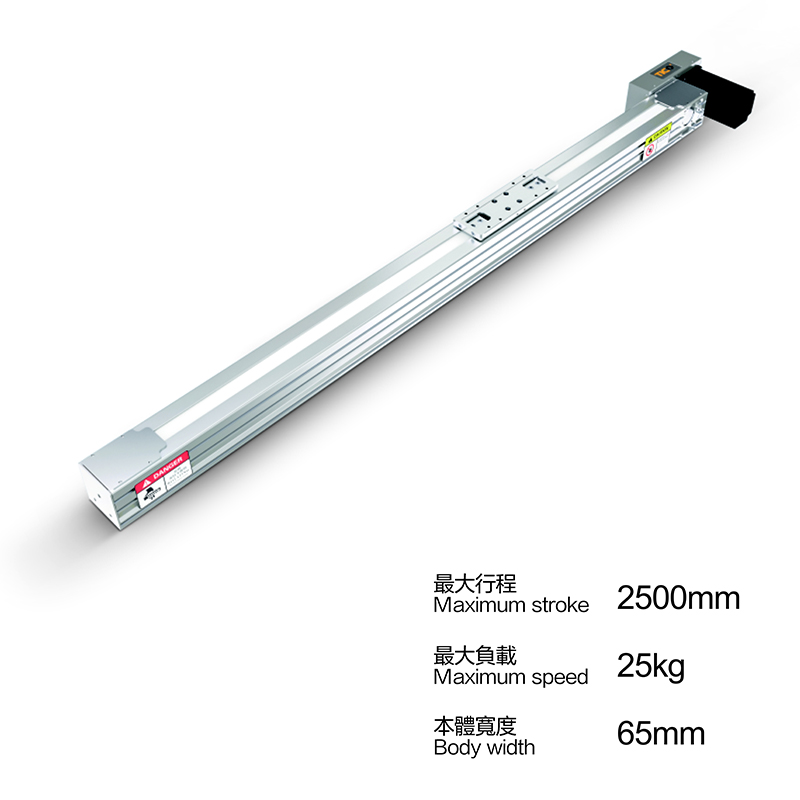

皮带模组的选型需围绕负载、速度、精度、行程、环境及安装方式六大核心要素展开，结合具体工况需求进行综合评估，以下是详细要点：

一、负载能力

静态负载与动态负载：需明确工件重量、夹具自重及滑块重量，计算静止与加减速状态下的各向力矩（Ma/Mb/Mc），确保导轨与带轮的抗力矩能力满足要求。例如，搬运8kg负载时，需考虑加速度对模组的影响，避免长期在极限条件下工作。

负载重心位置：重心偏离直线模组中心会显著影响力矩，需根据重心位置调整选型参数。例如，重心离滑台面越远，力矩越大，需选择更高负载能力的模组。

二、速度与加速度

目标速度：皮带模组的速度范围通常在几百毫米每秒到几米每秒之间，需根据设备节拍要求选择合适速度。例如，节拍要求紧凑时，需选择较高速度的模组。

加速度：加速度影响加减速距离，需通过公式s=v ²/(2a)核算加减速距离，确保行程与速度匹配。例如，目标速度2m/s、加速度2m/s²时，加减速距离需0.5m，若有效行程仅0.6m，则匀速段距离非常有限。

三、精度要求

重复定位精度：皮带模组的重复定位精度一般在±0.02毫米至±0.04毫米之间，需根据工艺要求选择合适精度。例如，装配线对精度要求较低，可选择±0.04毫米的模组；自动化检测系统对精度要求较高，需选择±0.02毫米的模组。

行走平行度：行走平行度影响运动平稳性，需根据工艺要求选择合适指标。例如，喷涂机械对行走平行度要求较高，需选择高精度模组。

四、行程长度

有效行程：有效行程需小于直线模组长度，并预留安全距离和附件空间。例如，搬运1.2m距离时，需选择有效行程大于1.2m的模组，并预留加速、减速和工艺动作空间。

长行程方案：丝杆模组因细长比限制，行程一般不超过1.5米；皮带模组可拼接至几十米，适合长行程搬运和输送工况。

五、使用环境

环境分类：需明确使用环境为一般环境、洁净环境还是恶劣环境（如粉尘、油雾、湿度、温度等），以决定皮带材质、防护等级与外壳形式。例如，洁净室需选择全封闭或加装防护罩的模组；高温环境需选择耐高温皮带材质。

环境适应性：需考虑环境对模组的影响，如振动幅度、油水腐蚀等。例如，振动幅度大的环境需选择抗振动能力强的模组；油水腐蚀环境需选择耐腐蚀皮带材质。

六、安装方式

安装方向：需明确模组为水平安装、侧立安装、垂直安装还是墙面安装，以影响负载施加点、张紧与电机选型。例如，垂直安装需考虑负载自重对模组的影响；侧立安装需考虑模组稳定性。

空间限制：需考虑空间的宽度、高度、长度等限制条件，选择合适尺寸的模组。例如，空间狭窄时需选择紧凑型模组；空间宽敞时可选标准型模组。
